TOGGLE FLIP-FLOP (T FLIP-FLOP)
a. Mengetahui apa itu dan Toggle Flip-Flop (T Flip-Flop)
b. Mengetahui bentuk rangkaian dan Toggle Flip-Flop (T Flip-Flop)
Alat:
1. Power supply
2. Ground
Berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah.
Bahan:
1. Gerbang NAND
Spesifikasi IC 7400:
· Tegangan Suply: 7 V
· Tegangan input: 5.5 V
· Beroperasi pada suhu udara 0 sampai +70 derjat
· Kiasaran suhu penyimpanan: -65 derjat sampai 150 derjat celcius
Konfiugurasi pin:
- Vcc : Kaki 14
- GND : Kaki 7
- Input : Kaki 1 dan 2, 4 dan 5, 13 dan 12, 10 dan 9
- Output : Kaki 3, 6, 1
2.
3. Logic state
3. Dasar teori
1.
Gerbang NAND adalah gabungan gerbang NOT dan AND mempunyai dua atau lebih sinyal masukan (input) tetapi hanya satu sinyal keluaran (output). IC 7400 merupakan ic yang dibangun dari gerbang logika dasar NAND. Gerbang NAND menghendaki semua inputnya bernilai 0 (terhubung dengan ground) atau salah satunya bernilai 1 agar menghasilkan output yang berharga 1.
2.
Inverter atau pembalik(NOT) adalah suatu gerbang yang bertujuan untuk menghasilkan logika output kebalikan dari logika input. Adapun simbol dan tabel kebenaran gerbang Inverter seperti berikut:
3. Materi
10.6 Toggle Flip-Flop (T Flip-Flop)

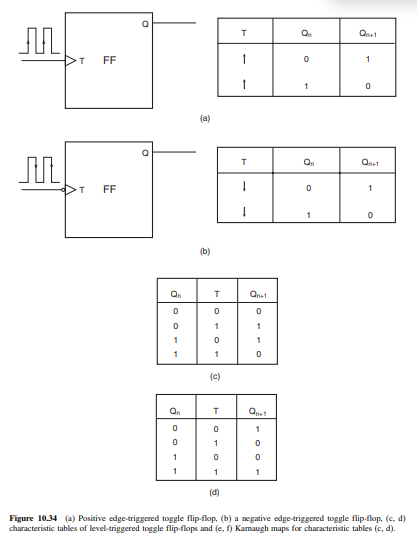

Output dari flip-flop bolak-balik, juga disebut T flip-flop, mengubah status setiap kali dipicu pada input T-nya, yang disebut input bolak-balik. Artinya, output menjadi '1' jika '0' dan '0' jika itu '1'. Gambar masing-masing 10.34(a) dan (b) menunjukkan simbol sirkuit yang dipicu tepi positif dan negate flip-flop T yang dipicu tepi, bersama dengan tabel fungsinya.
Jika kita menganggap input T aktif saat HIGH, tabel karakteristik flip-flop tersebut ditampilkan dalam Gbr. 10.34 (c). Jika input T aktif saat RENDAH, maka tabel karakteristik akan seperti yang ditunjukkan dalam Gbr. 10.34(d). Peta Karnaugh untuk tabel karakteristik Buah Ara 10.34(c) dan (d) ditampilkan dalam Buah Ara masing-masing 10,34(e) dan (f). Persamaan karakteristik seperti yang ditulis dari peta Karnaugh adalah sebagai berikut:
Hal ini jelas dari prinsip operasional flip-flop T bahwa frekuensi sinyal di Output Q adalah setengah dari frekuensi sinyal yang diterapkan pada input T. Pengaturan bertingkat nT flip-flop, di mana output dari satu flip-flop terhubung ke input T dari flip-flop berikut, dapat digunakan untuk membagi frekuensi sinyal input dengan faktor 2n. Gambar 10.35 menunjukkan pembagian-oleh-16 sirkuit yang dibangun di sekitar pengaturan bertingkat empat flip-flop T.
10.6.1 J-K Flip-Flop sebagai Flip-Flop Toggle
Jika kita ingat tabel fungsi sandal jepit J-K, kita akan melihat bahwa, ketika J dan K input flip-flop terikat ke level aktif mereka ('1' jika J dan K aktif saat HIGH, dan '0' level ketika J dan K aktif ketika LOW), flip-flop berperilaku seperti flip-flop al jepit, dengan input jamnya melayani sebagai input T. Bahkan, flip-flop J-K dapat digunakan untuk membangun sandal jepit lainnya. Itulah sebabnya juga kadang-kadang disebut sebagai flip-flop universal. Gambar 10.36 menunjukkan penggunaan flip-flop J-K sebagaiT flip-flop.
4. Prosedur percobaan
· Buka aplikasi proteus
· Pilih komponen yang dibutuhkan, pada rangkaian ini dibutukan komponen
· Rangkai setiap komponen menjadi rangkaian yang diinginkan
· Ubah spesifikasi komponen sesuai kebutuhan
· Jalankan simulasi rangkaian.
5. Gambar rangkaian
|
Prinsip kerja:
Gambar satu: Ketika input berlogika 1 maka akan masuk ke gerbang not sehingga keluarannya menjadi 0, lalu akan menjadi input bagi gerbang nand, selain itu input lainnya juga berlogika 1 sehingga output akhirnya berlogika 0, begitu pula jika input awal berlogika 0, maka output akhir juga berlogika 1.
Gambar dua: ketika kedua input atau salah satu berlogika 1 maka q dan -q akan mengeluarkan output 0 dan 1, kalau dua dua input berlogika 0 maka q dan -q mengeluarkan output 1.
Gambar tiga: ketika kedua input atau salah satu berlogika 0 maka q dan -q akan mengeluarkan output 0 dan 1 atau sebaliknya, namun jika dua dua input berlogika 1 maka q dan -q mengeluarkan output beralih-alih.
Gambar empat: ketika kedua input atau salah satu berlogika 0 maka q dan -q akan mengeluarkan output 0 dan 1 atau sebaliknya, namun jika dua dua input berlogika 1 maka q dan -q mengeluarkan output beralih-alih.
Gambar lima: Pada gambar b ketika input berlogika 0 atau 1 maka outputnya menjadi beralih alih, pada gambar c jika inputnya 1 atau 0 maka outputnya tetap 0.
Gambar enam: jika kita beri input logika 0 atau 1 maka outputnya berubah- ubah atau beralih
6. Video
7. Contoh soal
Contoh 10.5
Lihat pengaturan bertingkat dua flip-flop T di Gbr. 10.37(a). Menggambar bentuk gelombang output Q untuk sinyal masukan yang diberikan. Jika periode waktu sinyal input adalah 10 ms, temukan frekuensi sinyal keluaran? Jika, dalam pengaturan flip-flop pada. 10.37(a), FF-2 dipicu tepi positif, gambar bentuk gelombang output Q.
Solusi
Bentuk gelombang output Q ditampilkan dalam Gbr. 10.37(b) bersama dengan output Q FF-1. Keluaran dari pertama T flip-flop mengubah status untuk setiap negatif-going edge dari bentuk gelombang jam input. Frekuensinya oleh karena itu setengah dari frekuensi sinyal input. Output flip-flop pertama bertindak sebagai input jam untuk flip-flop T kedua dalam pengaturan kaskade. Flip-flop kedua juga, beralih untuk setiap tepi negatif dari bentuk gelombang muncul pada inputnya. Output akhir dengan demikian memiliki frekuensi yang adalah seperempat dari frekuensi sinyal input:
Sekarang periode waktu sinyal input = 10 ms.
Oleh karena itu, frekuensi = 100 kHz.
Frekuensi sinyal output = 25 kHz.
Ketika flip-flop kedua (FF-2) adalah yang dipicu tepi positif, itu akan merespons sisi bentuk gelombang muncul pada input T-nya, yang merupakan bentuk gelombang yang muncul pada output Q FF-1. Bentuk gelombang yang relevan dalam hal ini ditunjukkan dalam Gbr. 10.38.
