Senin, 28 Maret 2022
- Untuk memahami penggunaan OP-AMP pada rangkaian elektronika
- Untuk mengetahui cara mengendalikan sumber tegangan dan arus dengan
menggunakan OP-AMP
Battery
Fungsi : Sebagai sumber arus listrik dengan menyimpan energi potensial listrik
Spesifikasi : BAT1 12V
Fungsi : Sebagai penguat sinyal listrik
Spesifikasi : U1 OPAMP
Fungsi : Sebagai penghambat arus listrik
Spesifikasi : R1 10k
Fungsi : Untuk menunjukkan besar tegangan yang melaluinya
Spesifikasi : Volts
Fungsi : Untuk mengubah energi mekanik menjadi energi listrik DC
Fungsi : Sebagai penghantar arus listrik ke tanah
15.4 SUMBER YANG DIKENDALIKAN
Penguat operasional dapat digunakan untuk membentuk berbagai jenis sumber terkontrol. Sebuah tegangan input dapat digunakan untuk mengontrol tegangan atau arus keluaran, atau arus masukan dapat digunakan untuk mengontrol tegangan atau arus keluaran. Jenis koneksi ini adalah cocok untuk digunakan di berbagai sirkuit instrumentasi. Suatu bentuk dari setiap jenis yang dikendalikan sumber disediakan berikutnya.
Sumber Tegangan Terkendali Tegangan
Bentuk ideal dari sumber tegangan yang keluaran Vo dikendalikan oleh tegangan masukan V1 ditunjukkan pada Gambar 15.16. Tegangan keluaran terlihat tergantung pada masukan tegangan (dikalikan dengan faktor skala k). Jenis rangkaian ini dapat dibangun dengan menggunakan op-amp sebagai ditunjukkan pada Gambar 15.17. Dua versi sirkuit ditampilkan, satu menggunakan pembalik input, input noninverting lainnya. Untuk sambungan Gambar 15.17a, outputnya tegangan adalah
sedangkan pada Gambar 15.17b menghasilkan
Sumber Arus Terkendali Tegangan
Bentuk ideal rangkaian yang menyediakan arus keluaran yang dikendalikan oleh tegangan masukan adalah seperti pada Gambar 15.18. Arus keluaran tergantung pada tegangan masukan. Praktis
sirkuit dapat dibangun, seperti pada Gambar. 15.19, dengan arus keluaran melalui resistor beban RL dikontrol oleh tegangan input V1. Arus yang melalui resistor beban RL dapat dilihat
menjadi
Sumber Tegangan Terkendali Arus
Bentuk ideal dari sumber tegangan yang dikendalikan oleh arus input ditunjukkan pada Gambar. 15.20. Tegangan keluaran tergantung pada arus masukan. Bentuk praktis dari sirkuit dibangun dengan menggunakan op-amp seperti yang ditunjukkan pada Gambar 15.21. Tegangan keluaran terlihat menjadi
Sumber Arus Terkendali Saat Ini
Bentuk ideal dari rangkaian yang memberikan arus keluaran tergantung pada arus masukan ditunjukkan pada Gambar 15.22. Dalam rangkaian jenis ini, arus keluaran disediakan tergantung pada arus masukan. Bentuk praktis dari rangkaian ditunjukkan pada Gambar. 15.23. Itu Arus masukan I1 dapat ditampilkan untuk menghasilkan arus keluaran Io sehingga
1. Example 15.10
(a) Untuk rangkaian Gambar 15.24a, hitung IL.
(b) Untuk rangkaian Gambar 15.24b, hitung Vo.
Jawab :
(a)
1. Problem 11
Untuk rangkaian Gambar 15.54, hitung IL.Jawab :
2. Problem 12
Hitung Vo untuk sirkuit Gambar 15.55.
Jawab :
1. Bagian kutub negatif dari OP-AMP disebut bagian ......
a. Non Inverting
b. Inverting
c. Input
d. Output
Cara kerja rangkaian OP-AMP. Pertama, arus akan mengalir dari power supply berupa
Battery dan Generator DC dengan tegangan sebesar 12V. Setelah itu, arus akan mengalir
melewati resistor yang mana terjadi penurunan tegangan atau arus. Kemudian, arus akan
mengalir menuju OP-AMP yang mana terjadi penguatan sinyal listrik. Apabila arus menuju
ke bagian positif dari OP-AMP, maka tegangan output OP-AMP akan menjadi positif juga,
sebaliknya apabila arus menuju ke bagian negatif dari OP-AMP, maka tegangan output
OP-AMP menjadi negatif juga.
- Foto Rangkaian Simulasi

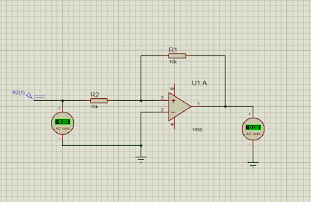

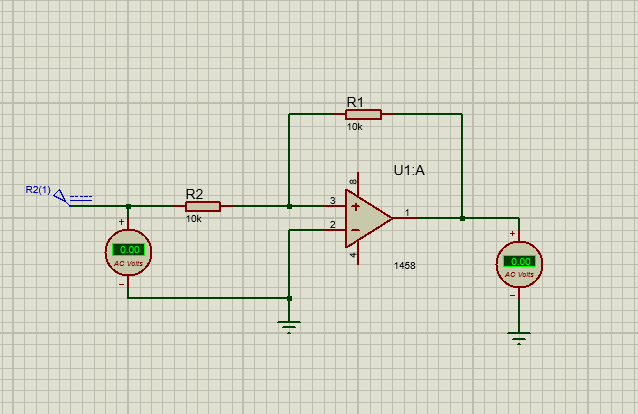

15.19

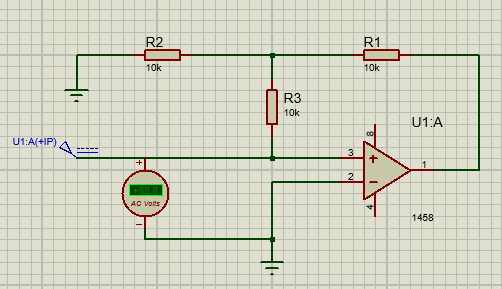

15.21

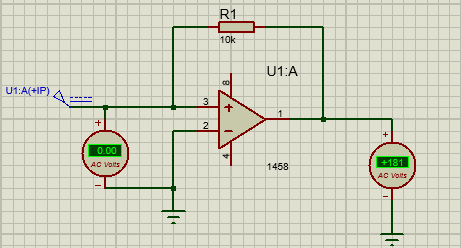

15.23

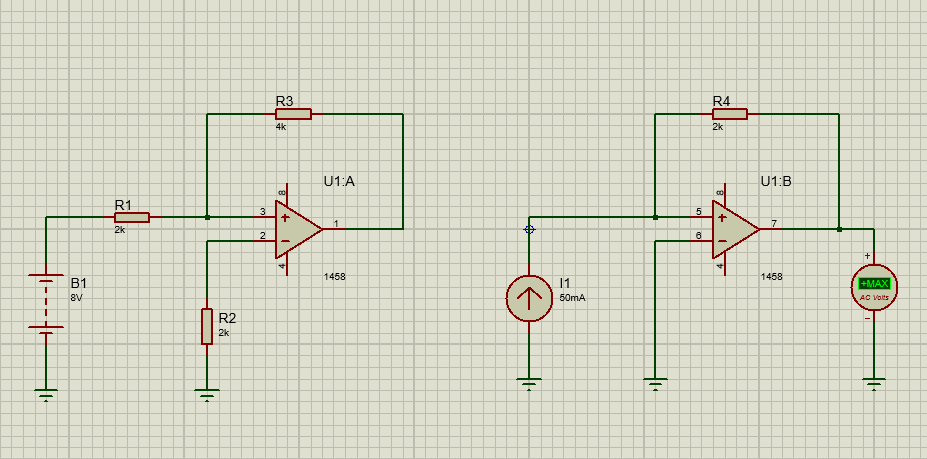

15.24
15.54
15.55
- Video Simulasi Rangkaian
